一、概述

    抽油機剎車把是抽油機作業中經常使用的安全機構，關系到操作人員的生命安全以及正常作業的完成。傳統的剎車裝置在蹄片大量磨損后要靠調整連桿長度的方法來解決剎車蹄片與剎車輪的脹緊度，現場操作非常不方便，廢工廢時。我公司新研制的CSB型抽油機安全剎車補償器增加了脹緊器組件，在蹄片磨損時無需調整連桿長度，只要對剎車把加力使脹緊器脹緊即可，操作簡單方便，省時省力，提高了剎車裝置的安全性和勞動生產效率。

二、CSB型抽油機安全剎車補償器的特點

    1、安全可靠，采用環形手把避免作業時刮碰棘爪壓把意外解除剎車鎖造成作業人員傷亡。

    2、操作簡單，在剎車時只要向后拉緊環形剎車把即完成剎車，松開剎車把后自動鎖定剎車。

    3、棘齒厚重，強度高機構大，比原來剎車把的棘齒承載力強且鎖緊深度大，也就使得剎車更加安全可靠。

    4、一般情況下的磨損不再需要用調整連桿長度的方法來解決，只要對剎車把加力使脹緊器脹緊即可，大大減少了維護的時間與難度。

    5、具有快拉功能，在緊急情況下剎車不需要提起棘爪解除壓把，只要用手向后猛拉環形剎車把就能實現剎車。

三、CSB型抽油機安全剎車補償器的組成及原理

    1、CSB型抽油機安全剎車補償器的組成

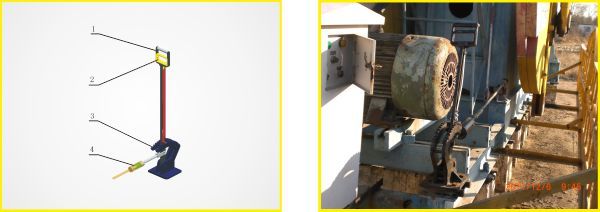

圖一  CSB型抽油機安全剎車補償器系統組成示意圖

1、環形手把   2、棘爪壓把   3、加強棘板   4、脹緊器

    2、CSB型抽油機安全剎車補償器的原理

    CSB型抽油機安全剎車補償器是利用給碟簧加一定的預緊力，預緊力的大小與剎車時的用力大小相同，碟簧的最大壓縮量減去加預緊力時碟簧的壓縮量為一個半補償器的齒距。在抽油機使用過程中抽油機安全剎車補償器的脹緊器會消除蹄片磨損帶來的影響。

四、CSB型抽油機安全剎車補償器的安裝

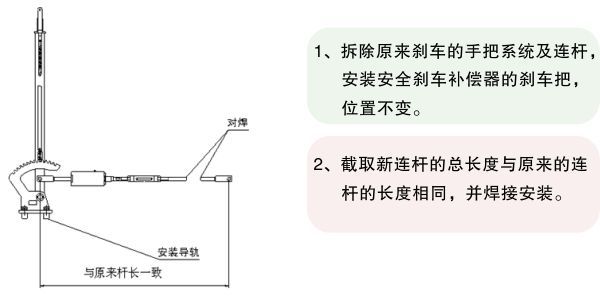

圖二  CSB型抽油機安全剎車補償器安裝示意圖

五、CSB型抽油機安全剎車補償器的維修與維護

    1、每月對抽油機安全剎車補償器進行一次維護保養，保證各部件可靠運行。

    2、定期檢查各個部件，如有松動或損壞應及時維修或更換，保證脹緊器可靠工作。
